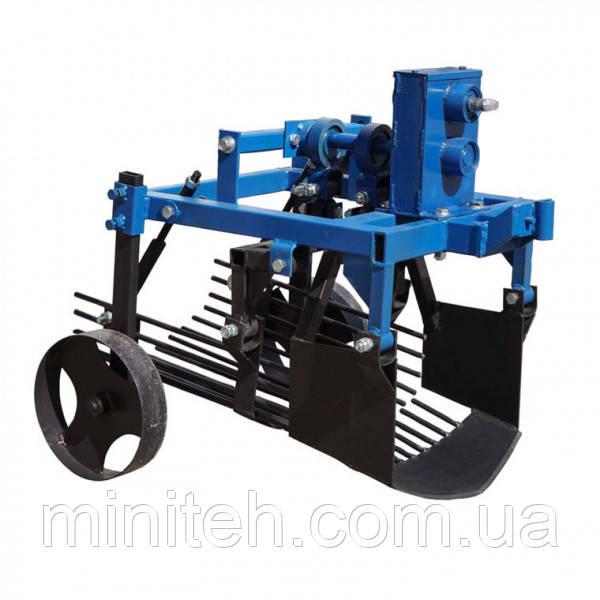

Картоплекопач вібраційний Zirka-105 під вал ВП (без кардана)

Двоексцентриковий вібраційний картоплекопач може агрегатуватися з мотоблоками від 6 л. с., що оснащені двигуном повітряного охолодження і мають задній ВВП зі шпонковим пазом. Для мотоблоків зі шліцьовим валом потрібно виготовити перехідник, і внести в конструкцію зміни. Конструктивною особливістю даної моделі картоплекопача є вбудований понижуючий редуктор і привід від вала відбору потужності мотоблока.

Принцип роботи

Первинний вал редуктора або вал-шестерня картоплекопача отримує обертання від вала відбору потужності мотоблока через карданний вал. Карданний вал в комплект не входить і купується окремо. З вторинного вала редуктора картоплекопача оберти передаються на два ексцентрика, які за допомогою спеціальних штовхачів передають зворотно-поступальний рух на грохот і ніж. У процесі збирання урожаю картоплі ніж підрізає пласт ґрунту з бульбами і подає його на грохот, де вони очищаються від ґрунту і викидаються на землю. Приводи ножа і грохота працюють від окремих ексцентриків, що суттєво знижує вібрації в процесі збирання.
Регулювання глибини викопування залежить від діаметра коліс, які встановлені на мотоблоку. Опорні колеса картоплекопача використовуються для регулювання кута атаки. Причіпний пристрій приварений.

Конструкція

У конструкції картоплекопача можна виділити наступні елементи:

• рама;
• редуктор;
• вал зі штовхачами;
• активний ніж;
• грохот;
• причіпний пристрій;
• опорні колеса.

Поздовжня рама картоплекопача виготовлена ​​зі сталевої профільної труби перерізом 40 × 40 мм, товщина стінки 2 мм, довжина складає 495 мм. Поперечна рама виготовлена ​​з профільної труби 50 × 25, товщина стінки складає 3 мм, а її довжина становить 446 мм. Також є додаткові перемички і підсилювачі для забезпечення міцності і надійності конструкції.

Редуктор має набір шестерень, який дозволяє отримати коефіцієнт редукції 4,5, тобто оберти, що надходять на вал картоплекопача, будуть в 4,5 рази нижчими, ніж оберти вала відбору потужності мотоблока, що дозволяє працювати з картоплекопачем при комфортному рівні обертів і вібрації пристрою. Вал-шестерня виготовлений ​​зі сталі марки 45, має 15 зубів, модуль зуба становить 2. Нижній вал також виготовлений з 45 сталі, на нього встановлена ​​велика шестерня, яка має 69 зубів, модуль зуба також має значення 2.

Активний ніж має товщину 5 мм і ширину 382 мм.

Грохот має всього 17 зубців, довжина яких становить 500 мм.

Причіпний пристрій стандартний для мотоблоків з двигуном повітряного охолодження, типу Zirka-105. Опорні колеса кріпляться за допомогою болтового з'єднання.

Габаритні розміри:

• висота – 674 мм;
• ширина – 681 мм;
• довжина – 849 мм.
• вага пристрою – 49,8 кг.
